AL/XLPE/CWS/WB/PE 19/33KV - BS 7870-4.10

AL/XLPE/CWS/WB/PE 19/33KV - BS 7870-4.10

AL/XLPE/CWS/WB/PE 19/33KV - BS 7870-4.10

Μονοπολικό καλώδιο ισχύος, μόνωσης XLPE. Ονομαστικής Τάσης 19/33KV (Um=36KV)

Δείτε περισσότερα
Download all documents
Επικοινωνήστε μαζί μας

Προϊόντα

Ενέργειες
Φίλτρα

  • προϊόντα

AL/XLPE/CWS(WB)/PE 19/33kV 1X 150/35 C

Κωδ. αναφοράς Nexans 13006001 - Κωδ. αναφοράς χώρας 13006001

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,2 mm
  • Ονομαστική εξωτερική διάμετρος: 39,0 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 300/35 C

Κωδ. αναφοράς Nexans 13005052 - Κωδ. αναφοράς χώρας 13005052

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²
  • Phase Conductor Cross Section: 300 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,4 mm
  • Ονομαστική εξωτερική διάμετρος: 45,5 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 300/35 C #1

Κωδ. αναφοράς Nexans 13006208 - Κωδ. αναφοράς χώρας 13006208

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²
  • Phase Conductor Cross Section: 300 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,4 mm
  • Ονομαστική εξωτερική διάμετρος: 46,5 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 400/35 C

Κωδ. αναφοράς Nexans 13005053 - Κωδ. αναφοράς χώρας 13005053

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 400 mm²
  • Phase Conductor Cross Section: 400 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,5 mm
  • Ονομαστική εξωτερική διάμετρος: 49,0 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 500/35 C

Κωδ. αναφοράς Nexans 13004795 - Κωδ. αναφοράς χώρας 13004795

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 500 mm²
  • Phase Conductor Cross Section: 500 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,6 mm
  • Ονομαστική εξωτερική διάμετρος: 52,5 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 630/35 C

Κωδ. αναφοράς Nexans 13005055 - Κωδ. αναφοράς χώρας 13005055

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²
  • Phase Conductor Cross Section: 630 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,7 mm
  • Ονομαστική εξωτερική διάμετρος: 56,5 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 630/35 C #1

Κωδ. αναφοράς Nexans 13006209 - Κωδ. αναφοράς χώρας 13006209

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²
  • Phase Conductor Cross Section: 630 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,7 mm
  • Ονομαστική εξωτερική διάμετρος: 58,0 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 630/35 C #2

Κωδ. αναφοράς Nexans 13006234 - Κωδ. αναφοράς χώρας 13006234

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 630 mm²
  • Phase Conductor Cross Section: 630 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,7 mm
  • Ονομαστική εξωτερική διάμετρος: 57,0 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 800/35 C

Κωδ. αναφοράς Nexans 13005629 - Κωδ. αναφοράς χώρας 13005629

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 800 mm²
  • Phase Conductor Cross Section: 800 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,8 mm
  • Ονομαστική εξωτερική διάμετρος: 61,0 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X 800/35 C #1

Κωδ. αναφοράς Nexans 13006235 - Κωδ. αναφοράς χώρας 13006235

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 800 mm²
  • Phase Conductor Cross Section: 800 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,8 mm
  • Ονομαστική εξωτερική διάμετρος: 61,5 mm



AL/XLPE/CWS(WB)/PE 19/33kV 1X1000/35 C

Κωδ. αναφοράς Nexans 13006250 - Κωδ. αναφοράς χώρας 13006250

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 1000 mm²
  • Phase Conductor Cross Section: 1000 mm²
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 3,0 mm
  • Ονομαστική εξωτερική διάμετρος: 67,0 mm



Περιγραφή

Περιγραφή

Πρότυπα

  • Διεθνές
    IEC 60502-2
  • Εθνικός
    BS 7870-4.10

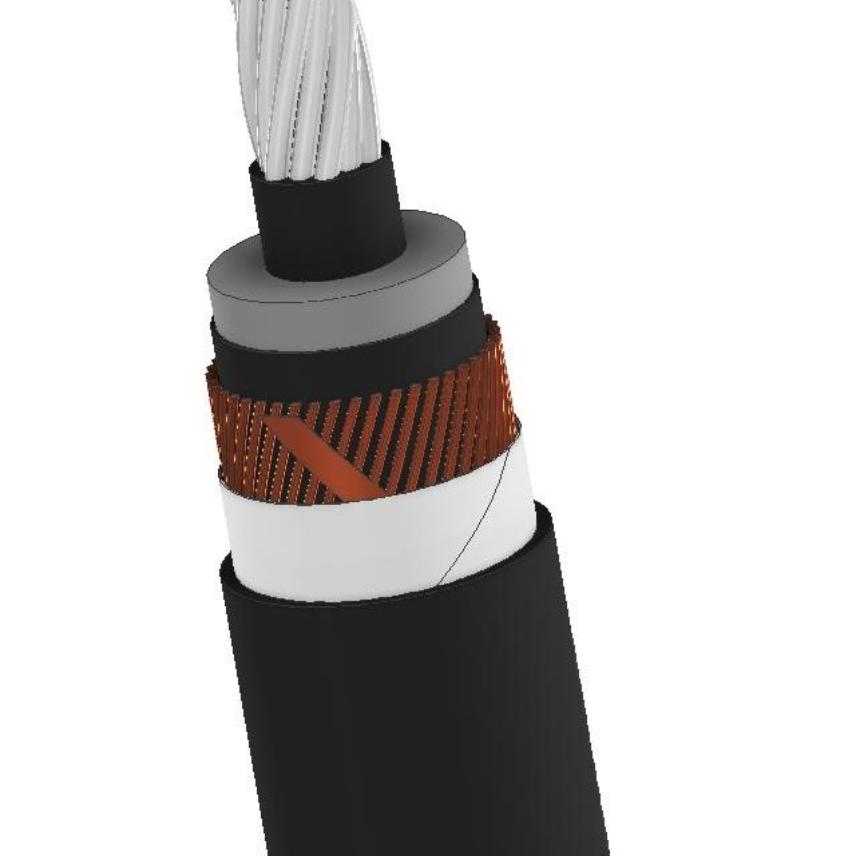

Μονοπολικό καλώδιο ισχύος με πολύκλωνο (κλάση 2) με ή χωρίς προστασία ένατνι του νερού, ημιαγώγιμη θωράκιση του αγωγού, XLPE μόνωση, ημιαγώγιμη θωράκιση της μόνωσης, μεταλλική θωράκιση από σύρματα χαλκού και ταινία χαλκού, PE εξωτερικός μανδύας.

Το καλώδιο είναι κατάλληλο για τάση λειτουργίας 18/30KV (Um=36KV) σύμφωνα με τα IEC πρότυπα.



Χρήσεις

στο έδαφος, εξωτερικούς ή εσωτερικούς χώρους, σε σωλήνες ή κανάλια καλωδίων



Σημείωση:

Κατόπιν ζητήσεως είναι διαθέσιμες επιπλέον διατομές αγωγού και μεταλλικής θωράκισης.

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Υλικό Αγωγού
Αλουμίνιο
Υλικό εσωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Μόνωση
XLPE
Υλικό εξωτερικού ημιαγώγιμου
ημιαγώγιμο υλικό
Θωράκιση
σύρματα χαλκού + ταινία χαλκού
Εξωτερικός μανδύας
MDPE
Χρώμα μανδύα
Μαύρο
Διαμήκης στεγανότητα
Ναι
Ελεύθερο αλογόνων
Ναι
Σχήμα αγωγού
κυκλικό

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Διατομή θωράκισης
35 mm²
Ονομαστικό πάχος μόνωσης
8,0 mm

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
19 / 33 (36) kV
Resistance of the screen
0,542 Ohm/km

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Βραδύκαυστο/Μη διάδοση φλόγας
Όχι
