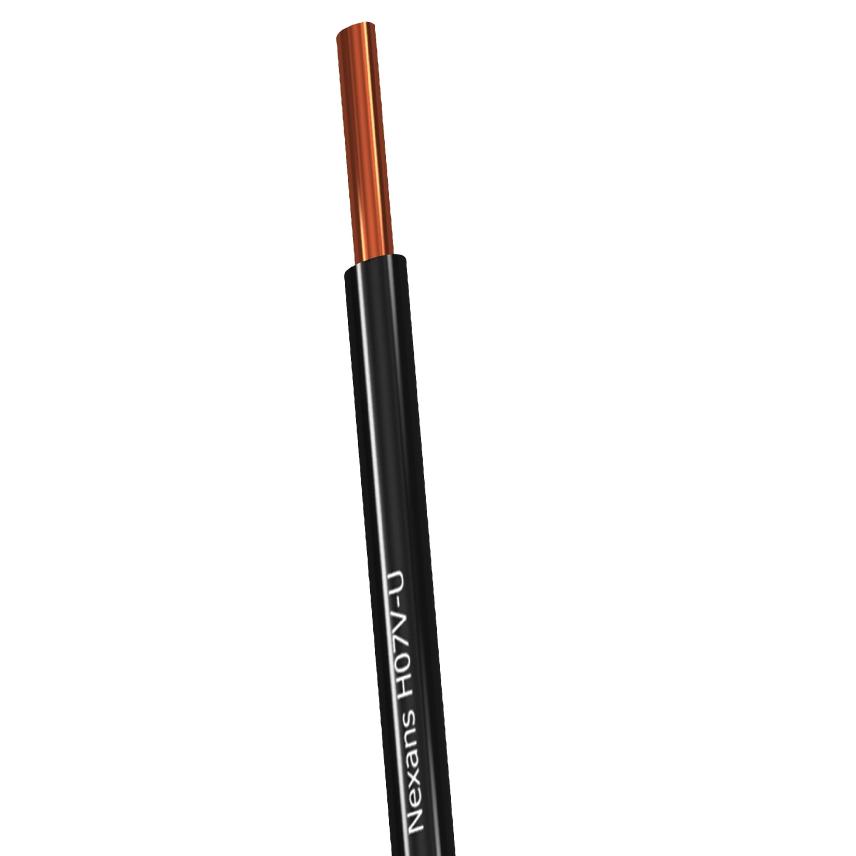

H07V-U, H07V-R

Μονοπολικό μονωμένο καλώδιο, χωρίς μανδύα, γενικής χρήσης. Ονομαστικής τάσης 450/750V

Δείτε περισσότερα

Download all documents

Επικοινωνήστε μαζί μας

Προϊόντα

Περιγραφή

Πρότυπα

Product

BS 6004; EN 50525-2-31; HD 21.3; IEC 60227-1
Εθνικός

ELOT 563.3

ΧΡΗΣΗ ΚΑΙ ΔΟΜΗ

Μονοπολικό καλώδιο ισχύος με αγωγό χαλκού και μόνωση PVC, χωρίς μανδύα

Κατάλληλο για χρήση εντός κτιρίων, για σταθερές εγκαταστάσεις, σε σωλήνες

Τύπος αγωγού: U (συμπαγής, κλάση 1), R (στρογγυλός πολύκλωνος κλάση 2)

ΧΡΩΜΑΤΑ ΜΟΝΩΣΕΩΝ

Καφέ, Μαύρο, Γκρι, Μπλε, Κιτρινοπράσινο

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού

Χαλκός

Σχήμα αγωγού

κυκλικό

Μόνωση

PVC

Χωρίς μολύβι

Ναι

Μειωμένος ουδέτερος αγωγός

Όχι

Διαστασιολογικά Χαρακτηριστικά

Αριθμός πόλων

Neutral conductor section (when smaller)

- mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U

450/750 V

Χαρακτηριστικά Χρήσης

Εύρος θερμοκρασίας λειτουργίας

-5 ... 60 °C

Μέγιστη θερμοκρασία αγωγού

70 °C

Μέγιστη θερμοκρασία βραχυκυκλώματος

160 °C

Πόροι

Current capacity table PVC insulation single core single phase

PVC insulation/two loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού	A1 Insulated conductors in conduit in a thermally insulated wall		B1 Insulated conductors in conduit on a wooden wall		C Single-core or multi-core cable on a wooden wall		D1 Single-core or Multi-core cable in ducts in the ground		D2 Single-core or Multi-core cables designed to be buried directly in the ground		F Single-core flat cables, touching in free air
mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	14.5	0.0	17.5	0.0	19.5	0.0	22.0	0.0	22.0	0.0	0.0	0.0
2.5	19.5	15.0	24.0	18.5	27.0	21.0	29.0	22.0	28.0	0.0	0.0	0.0
4.0	26.0	20.0	32.0	25.0	36.0	28.0	37.0	29.0	38.0	0.0	0.0	0.0
6.0	34.0	26.0	41.0	32.0	46.0	36.0	46.0	36.0	48.0	0.0	0.0	0.0
10.0	46.0	36.0	57.0	44.0	63.0	49.0	60.0	47.0	64.0	0.0	0.0	0.0
16.0	61.0	48.0	76.0	60.0	85.0	66.0	78.0	61.0	83.0	63.0	0.0	0.0
25.0	80.0	63.0	101.0	79.0	112.0	83.0	99.0	77.0	110.0	82.0	131.0	98.0
35.0	99.0	77.0	125.0	97.0	138.0	103.0	119.0	93.0	132.0	98.0	162.0	122.0
50.0	119.0	93.0	151.0	118.0	168.0	125.0	140.0	109.0	156.0	117.0	196.0	149.0
70.0	151.0	118.0	192.0	150.0	213.0	160.0	173.0	135.0	192.0	145.0	251.0	192.0
95.0	182.0	142.0	232.0	181.0	258.0	195.0	204.0	159.0	230.0	173.0	304.0	235.0
120.0	210.0	164.0	269.0	210.0	299.0	226.0	231.0	180.0	261.0	200.0	352.0	273.0
150.0	240.0	189.0	300.0	234.0	344.0	261.0	261.0	204.0	293.0	224.0	406.0	316.0
185.0	273.0	215.0	341.0	266.0	392.0	298.0	292.0	228.0	331.0	255.0	463.0	363.0
240.0	321.0	252.0	400.0	312.0	461.0	352.0	336.0	262.0	382.0	298.0	546.0	430.0
300.0	367.0	289.0	458.0	358.0	530.0	406.0	379.0	296.0	427.0	336.0	629.0	497.0
400.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	754.0	600.0
500.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	868.0	694.0
630.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	1005.0	808.0

Current capacity table PVC insulation single core three phase

PVC insulation/three loaded conductors, copper or aluminium –

Conductor temperature: 70 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού	A1 Insulated conductors in conduit in a thermally insulated wall		B1 Insulated conductors in conduit on a wooden wall		C Single-core or multi-core cable on a wooden wall		D1 Single-core or Multi-core cable in ducts in the ground		D2 Single-core or Multi-core cables designed to be buried directly in the ground		F Single-core flat cables, touching in free air		F Single-core trefoil cables, touching in free air
mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	13.5	0.0	15.5	0.0	17.5	0.0	18.0	0.0	19.0	0.0	0.0	0.0	0.0	0.0
2.5	18.0	14.0	21.0	16.5	24.0	18.5	24.0	18.5	24.0	0.0	0.0	0.0	0.0	0.0
4.0	24.0	18.5	28.0	22.0	32.0	25.0	30.0	24.0	33.0	0.0	0.0	0.0	0.0	0.0
6.0	31.0	24.0	36.0	28.0	41.0	32.0	38.0	30.0	41.0	0.0	0.0	0.0	0.0	0.0
10.0	42.0	32.0	50.0	39.0	57.0	44.0	50.0	39.0	54.0	0.0	0.0	0.0	0.0	0.0
16.0	56.0	43.0	68.0	53.0	76.0	59.0	64.0	50.0	70.0	53.0	0.0	0.0	0.0	0.0
25.0	73.0	57.0	89.0	70.0	96.0	73.0	82.0	64.0	92.0	69.0	114.0	87.0	110.0	84.0
35.0	89.0	70.0	110.0	86.0	119.0	90.0	98.0	77.0	110.0	83.0	143.0	109.0	137.0	105.0
50.0	108.0	84.0	134.0	104.0	144.0	110.0	116.0	91.0	130.0	99.0	174.0	133.0	167.0	128.0
70.0	136.0	107.0	171.0	133.0	184.0	140.0	143.0	112.0	162.0	122.0	225.0	173.0	216.0	166.0
95.0	164.0	129.0	207.0	161.0	223.0	170.0	169.0	132.0	193.0	148.0	275.0	212.0	264.0	203.0
120.0	188.0	149.0	239.0	186.0	259.0	197.0	192.0	150.0	220.0	169.0	321.0	247.0	308.0	237.0
150.0	216.0	170.0	262.0	204.0	299.0	227.0	217.0	169.0	246.0	189.0	372.0	287.0	356.0	274.0
185.0	245.0	194.0	296.0	230.0	341.0	259.0	243.0	190.0	278.0	214.0	427.0	330.0	409.0	315.0
240.0	286.0	227.0	346.0	269.0	403.0	305.0	280.0	218.0	320.0	250.0	507.0	392.0	485.0	375.0
300.0	328.0	261.0	394.0	306.0	464.0	351.0	316.0	247.0	359.0	282.0	587.0	455.0	561.0	434.0
400.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	689.0	552.0	656.0	526.0
500.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	789.0	640.0	749.0	610.0
630.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	905.0	746.0	855.0	711.0
