U-1000 R2V μονοπολικό

U-1000 R2V μονοπολικό

U-1000 R2V μονοπολικό

Ηλεκτρικό καλώδιο για σταθερές εγκαταστάσεις. Τάση λειτουργίας 600/1000V

Δείτε περισσότερα
Download all documents
Επικοινωνήστε μαζί μας

Προϊόντα

Ενέργειες

  • προϊόντα

R2V 1X 16 R #D

Κωδ. αναφοράς Nexans 13003222 - Κωδ. αναφοράς χώρας 13003222

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 16 mm²
  • Phase Conductor Cross Section: 16 mm²
  • Ονομαστικό πάχος μόνωσης: 0,7 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm
  • Ονομαστική εξωτερική διάμετρος: 9,2 mm
  • Βάρος (περίπου): 190 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 1,15 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 107 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 113 A
  • Πτώση τάσης, 3 φάσεις: 2,1 V/A.km



R2V 1X 25 C #D

Κωδ. αναφοράς Nexans 13000311 - Κωδ. αναφοράς χώρας 13000311

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 25 mm²
  • Phase Conductor Cross Section: 25 mm²
  • Ονομαστικό πάχος μόνωσης: 0,9 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm
  • Ονομαστική εξωτερική διάμετρος: 10,5 mm
  • Βάρος (περίπου): 270 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,727 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 138 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 144 A
  • Πτώση τάσης, 3 φάσεις: 1,4 V/A.km



R2V 1X 35 C #D

Κωδ. αναφοράς Nexans 13000312 - Κωδ. αναφοράς χώρας 13000312

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 35 mm²
  • Phase Conductor Cross Section: 35 mm²
  • Ονομαστικό πάχος μόνωσης: 0,9 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm
  • Ονομαστική εξωτερική διάμετρος: 11,5 mm
  • Βάρος (περίπου): 370 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,524 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 169 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 174 A
  • Πτώση τάσης, 3 φάσεις: 1,0 V/A.km



R2V 1X 50 C #D

Κωδ. αναφοράς Nexans 13000313 - Κωδ. αναφοράς χώρας 13000313

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 50 mm²
  • Phase Conductor Cross Section: 50 mm²
  • Ονομαστικό πάχος μόνωσης: 1,0 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm
  • Ονομαστική εξωτερική διάμετρος: 12,5 mm
  • Βάρος (περίπου): 490 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,387 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 206 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 207 A
  • Πτώση τάσης, 3 φάσεις: 0,78 V/A.km



R2V 1X 70 C #D

Κωδ. αναφοράς Nexans 13000314 - Κωδ. αναφοράς χώρας 13000314

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 70 mm²
  • Phase Conductor Cross Section: 70 mm²
  • Ονομαστικό πάχος μόνωσης: 1,1 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,4 mm
  • Ονομαστική εξωτερική διάμετρος: 14,5 mm
  • Βάρος (περίπου): 685 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,268 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 254 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 268 A
  • Πτώση τάσης, 3 φάσεις: 0,56 V/A.km



R2V 1X 95 C #D

Κωδ. αναφοράς Nexans 13000315 - Κωδ. αναφοράς χώρας 13000315

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 95 mm²
  • Phase Conductor Cross Section: 95 mm²
  • Ονομαστικό πάχος μόνωσης: 1,1 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,5 mm
  • Ονομαστική εξωτερική διάμετρος: 16,5 mm
  • Βάρος (περίπου): 930 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,193 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 301 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 328 A
  • Πτώση τάσης, 3 φάσεις: 0,43 V/A.km



R2V 1X120 C #D

Κωδ. αναφοράς Nexans 13000316 - Κωδ. αναφοράς χώρας 13000316

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 120 mm²
  • Phase Conductor Cross Section: 120 mm²
  • Ονομαστικό πάχος μόνωσης: 1,2 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,5 mm
  • Ονομαστική εξωτερική διάμετρος: 18,0 mm
  • Βάρος (περίπου): 1170 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,153 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 343 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 382 A
  • Πτώση τάσης, 3 φάσεις: 0,36 V/A.km



R2V 1X150 C #D

Κωδ. αναφοράς Nexans 13000317 - Κωδ. αναφοράς χώρας 13000317

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 150 mm²
  • Phase Conductor Cross Section: 150 mm²
  • Ονομαστικό πάχος μόνωσης: 1,4 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,6 mm
  • Ονομαστική εξωτερική διάμετρος: 20,0 mm
  • Βάρος (περίπου): 1430 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,124 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 387 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 441 A
  • Πτώση τάσης, 3 φάσεις: 0,31 V/A.km



R2V 1X185 C #D

Κωδ. αναφοράς Nexans 13000319 - Κωδ. αναφοράς χώρας 13000319

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 185 mm²
  • Phase Conductor Cross Section: 185 mm²
  • Ονομαστικό πάχος μόνωσης: 1,6 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,6 mm
  • Ονομαστική εξωτερική διάμετρος: 22,0 mm
  • Βάρος (περίπου): 1785 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,099 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 434 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 506 A
  • Πτώση τάσης, 3 φάσεις: 0,26 V/A.km



R2V 1X240 C #D

Κωδ. αναφοράς Nexans 13000320 - Κωδ. αναφοράς χώρας 13000320

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 240 mm²
  • Phase Conductor Cross Section: 240 mm²
  • Ονομαστικό πάχος μόνωσης: 1,7 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,7 mm
  • Ονομαστική εξωτερική διάμετρος: 24,6 mm
  • Βάρος (περίπου): 2290 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,075 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 501 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 599 A
  • Πτώση τάσης, 3 φάσεις: 0,22 V/A.km



R2V 1X300 C #D

Κωδ. αναφοράς Nexans 13001050 - Κωδ. αναφοράς χώρας 13001050

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 300 mm²
  • Phase Conductor Cross Section: 300 mm²
  • Ονομαστικό πάχος μόνωσης: 1,8 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,8 mm
  • Ονομαστική εξωτερική διάμετρος: 27,5 mm
  • Βάρος (περίπου): 2900 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,06 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 565 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 693 A
  • Πτώση τάσης, 3 φάσεις: 0,19 V/A.km



R2V 1X400 C #D

Κωδ. αναφοράς Nexans 13000321 - Κωδ. αναφοράς χώρας 13000321

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 400 mm²
  • Phase Conductor Cross Section: 400 mm²
  • Ονομαστικό πάχος μόνωσης: 2,0 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 1,9 mm
  • Ονομαστική εξωτερική διάμετρος: 30,4 mm
  • Βάρος (περίπου): 3715 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,047 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 662 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 825 A
  • Πτώση τάσης, 3 φάσεις: 0,17 V/A.km



R2V 1X500 C #D

Κωδ. αναφοράς Nexans 13005119 - Κωδ. αναφοράς χώρας 13005119

  • Συσκευασία: Cut to length (μ.)
  • Διατομή Αγωγού: 500 mm²
  • Phase Conductor Cross Section: 500 mm²
  • Ονομαστικό πάχος μόνωσης: 2,2 mm
  • Πάχος εξωτερικού μανδύα, ονομαστικό: 2,0 mm
  • Ονομαστική εξωτερική διάμετρος: 34,0 mm
  • Βάρος (περίπου): 4840 kg/km
  • Μέγιστη αντίσταση αγωγού σε συνεχές ρεύμα, 20° C: 0,037 Ohm/km
  • Επιτρεπόμενη ένταση ρεύματος στο έδαφος: 750 A
  • Επιτρεπόμενη ένταση ρεύματος στον αέρα: 946 A
  • Πτώση τάσης, 3 φάσεις: 0,15 V/A.km



Περιγραφή

Περιγραφή

Πρότυπα

  • Product
    IEC 60502-1; XP C 32-321
  • Test
    IEC 60332-1

ΧΡΗΣΗ

Καλώδιο μονοπολικό ή πολυπολικό με χάλκινους μονόκλωνους ή πολύκλωνους αγωγούς, μόνωση XLPE και μανδύας από PVC

Το καλώδιο είναι κατάλληλο για σταθερές εγκαταστάσεις, για εσωτερική ή εξωτερική χρήση κατασκευών

Σύμφωνα με τον κανονισμό CPR το καλώδιο είναι Euroclass Eca

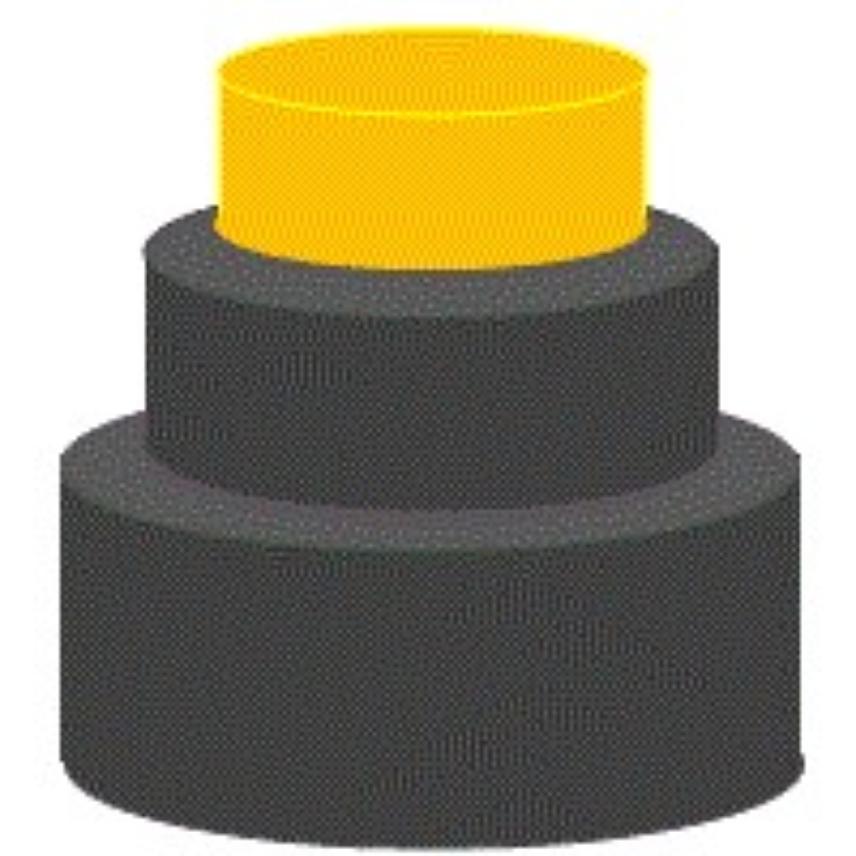

ΔΟΜΗ

1. Αγωγός χαλκού

2. μόνωση XLPE

3. εξωτερικός μανδύας PVC

Σημείωση:  U: συμπαγής στρογγυλός αγωγός, R: πολύκλωνος στρογγυλός αγωγός, S: πολύκλωνος τριγωνικό αγωγός

Σημείωση: Κατόπιν ζητήσεως το καλώδιο μπορεί να παραχθεί με υψηλότερη επίδοση μη διάδοσης της φωτιάς σύμφωνα με το πρότυπο IEC 60322-3-24 cat C

Χαρακτηριστικά

Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Κατασκευαστικά Χαρακτηριστικά

Υλικό Αγωγού
Χαλκός
Σχήμα αγωγού
κυκλικό
Tύπος Αγωγού
Class 2
Ευκαμψία αγωγού
πολύκλωνος, κλάση 2
Μόνωση
XLPE
Εξωτερικός μανδύας
PVC
Χρώμα μανδύα
Μαύρο
Χωρίς μολύβι
Ναι
Κιτρινο-πράσινο πόλο
Όχι
Μειωμένος ουδέτερος αγωγός
Όχι

Διαστασιολογικά Χαρακτηριστικά

Διαστασιολογικά Χαρακτηριστικά

Αριθμός πόλων
1
Neutral conductor section (when smaller)
- mm²

Ηλεκτρολογικά Χαρακτηριστικά

Ηλεκτρολογικά Χαρακτηριστικά

Ονομαστική τάση Uo/U
0.6/ 1 (1.2) kV

Μηχανικά Χαρακτηριστικά

Μηχανικά Χαρακτηριστικά

Ευκαμψία καλωδίου
Συμπαγής
Μηχανική αντίσταση σε κρούση
Kαλή

Χαρακτηριστικά Χρήσης

Χαρακτηριστικά Χρήσης

Μέγιστη θερμοκρασία αγωγού
90 °C
Μέγιστη θερμοκρασία βραχυκυκλώματος
250 °C
Αντίσταση στις καιρικές συνθήκες
Ναι

Πόροι

Πόροι

Current capacity table XLPE insulation single core three phase

XLPE or EPR insulation, three loaded conductors/copper or aluminium –

Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A1 Insulated conductors in conduit in a thermally insulated wall B1 Insulated conductors in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground F Single-core flat cables, touching in free air F Single-core trefoil cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 17.0 0.0 20.0 0.0 22.0 0.0 21.0 0.0 23.0 0.0 0.0 0.0 0.0 0.0
2.5 23.0 19.0 28.0 22.0 30.0 24.0 28.0 22.0 30.0 0.0 0.0 0.0 0.0 0.0
4.0 31.0 25.0 37.0 29.0 40.0 32.0 36.0 28.0 39.0 0.0 0.0 0.0 0.0 0.0
6.0 40.0 32.0 48.0 38.0 52.0 41.0 44.0 35.0 49.0 0.0 0.0 0.0 0.0 0.0
10.0 54.0 44.0 66.0 52.0 71.0 57.0 58.0 46.0 65.0 0.0 0.0 0.0 0.0 0.0
16.0 73.0 58.0 88.0 71.0 96.0 76.0 75.0 59.0 84.0 64.0 0.0 0.0 0.0 0.0
25.0 95.0 76.0 117.0 93.0 119.0 90.0 96.0 75.0 107.0 82.0 141.0 107.0 135.0 103.0
35.0 117.0 94.0 144.0 116.0 147.0 112.0 115.0 90.0 129.0 98.0 176.0 135.0 169.0 129.0
50.0 141.0 113.0 175.0 140.0 179.0 136.0 135.0 106.0 153.0 117.0 216.0 165.0 207.0 159.0
70.0 179.0 142.0 222.0 179.0 229.0 174.0 167.0 130.0 188.0 144.0 279.0 215.0 268.0 206.0
95.0 216.0 171.0 269.0 217.0 278.0 211.0 197.0 154.0 226.0 172.0 342.0 264.0 328.0 253.0
120.0 249.0 197.0 312.0 251.0 322.0 245.0 223.0 174.0 257.0 197.0 400.0 308.0 383.0 296.0
150.0 285.0 226.0 342.0 267.0 371.0 283.0 251.0 197.0 287.0 220.0 464.0 358.0 444.0 343.0
185.0 324.0 256.0 384.0 300.0 424.0 323.0 281.0 220.0 324.0 250.0 533.0 413.0 510.0 395.0
240.0 380.0 300.0 450.0 351.0 500.0 382.0 324.0 253.0 375.0 290.0 634.0 492.0 607.0 471.0
300.0 435.0 344.0 514.0 402.0 576.0 440.0 365.0 286.0 419.0 326.0 736.0 571.0 703.0 547.0
400.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 868.0 694.0 823.0 663.0
500.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 998.0 806.0 946.0 770.0
630.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1151.0 942.0 1088.0 899.0

Current capacity table XLPE insulation single core single phase

XLPE or EPR insulation, two loaded conductors/copper or aluminium

Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground

Διατομή Αγωγού A1 Insulated conductors in conduit in a thermally insulated wall B1 Insulated conductors in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground F Single-core flat cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 19.0 0.0 23.0 0.0 24.0 0.0 26.0 0.0 27.0 0.0 0.0 0.0
2.5 26.0 20.0 31.0 25.0 33.0 26.0 33.0 26.0 35.0 0.0 0.0 0.0
4.0 35.0 27.0 42.0 33.0 45.0 35.0 43.0 33.0 46.0 0.0 0.0 0.0
6.0 45.0 35.0 54.0 43.0 58.0 45.0 53.0 42.0 58.0 0.0 0.0 0.0
10.0 61.0 48.0 75.0 59.0 80.0 62.0 71.0 55.0 77.0 0.0 0.0 0.0
16.0 81.0 64.0 100.0 79.0 107.0 84.0 91.0 71.0 100.0 76.0 0.0 0.0
25.0 106.0 84.0 133.0 105.0 138.0 101.0 116.0 90.0 129.0 98.0 161.0 121.0
35.0 131.0 103.0 164.0 130.0 171.0 126.0 139.0 108.0 155.0 117.0 200.0 150.0
50.0 158.0 125.0 198.0 157.0 209.0 154.0 164.0 128.0 183.0 139.0 242.0 184.0
70.0 200.0 158.0 253.0 200.0 269.0 198.0 203.0 158.0 225.0 170.0 310.0 237.0
95.0 241.0 191.0 306.0 242.0 328.0 241.0 239.0 186.0 270.0 204.0 377.0 289.0
120.0 278.0 220.0 354.0 281.0 382.0 280.0 271.0 211.0 306.0 233.0 437.0 337.0
150.0 318.0 253.0 393.0 307.0 441.0 324.0 306.0 238.0 343.0 261.0 504.0 389.0
185.0 362.0 288.0 449.0 351.0 506.0 371.0 343.0 267.0 387.0 296.0 575.0 447.0
240.0 424.0 338.0 528.0 412.0 599.0 439.0 395.0 307.0 448.0 343.0 679.0 530.0
300.0 486.0 387.0 603.0 471.0 693.0 508.0 446.0 346.0 502.0 386.0 783.0 613.0
400.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 940.0 740.0
500.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1083.0 856.0
630.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1254.0 996.0
Κλείσιμο

Οι ιστοσελίδες μας

Επιλέξτε τη χώρα σας για να βρείτε τα προϊόντα και τις λύσεις μας

Επικοινωνήστε μαζί μας

Θέματα για τα οποία θέλετε να λάβετε περισσότερες πληροφορίες:

Απαιτούμενα πεδία*

Ελέγξτε την καταχώρισή σας και δοκιμάστε ξανά.

Μια διεύθυνση email πρέπει να περιέχει ένα @

Προστασία προσωπικών δεδομένων

Έχετε το δικαίωμα να αντιταχθείτε στην επεξεργασία των προσωπικών σας δεδομένων ή / και στη χρήση τους για άμεσο μάρκετινγκ ή εμπορικούς σκοπούς

Ευχαριστούμε!

Ευχαριστούμε που επικοινωνήσατε μαζί μας. Θα επικοινωνήσουμε μαζί σας σύντομα.

Σφάλμα

Παρουσιάστηκε σφάλμα. Παρακαλούμε προσπαθήστε ξανά.

Κλείσιμο
